Technische Daten zu Artikelgruppe 12988021
Industrial Fast Ethernet Switch 6x RJ-45 2x LWL managed

Der robuste Industrial Ethernet Switch verbindet bis zu 6 100Base-TX RJ-45 Endgeräte und ermöglicht mit 2 LWL Anschlüssen die Uplink und Downlink Verbindung zum Aufbau einer Daisy Chain Linie oder eines Ethernet Rings. Über die Ringprotokolle STP, RSTP, MSTP und ITU-T G.8032 / Y.1344 ERPS lässt sich eine ausfallsichere Ringstruktur realisieren. Sicherheitsprotokolle stehen ebenso zur Verfügung wie QoS, LACP, VLAN usw. Das Gerät ist managebar mittels SNMP oder Command Line Interface über RS-232 oder Telnet oder auch über Web Protokolle http oder https.
Technische Daten
Port(s) elektrisch	6x 10/100MBit/s 100Base-TX RJ-45 auto MDI/MDIX 1x RS-232 RJ-45 Console Port 115,200bps,8,N,1 1x USB für Konfiguration Backup/Restore
Port(s) optisch	2x 100Base-FX SC Connector Wellenlänge 1310nm Multimode (2km) oder Singlemode (30km)
Management	IPv4/IPv6 SNMP v1/v2c/v3 LLDP, LLDP-MED HTTP, HTTPS SSHv2 telnet DHCP client, DHCPv6 client, DHCP server Port Mirror DNS client/proxy IP based Access Filter ICMPv6 syslog Time Zone /Daylight Saving NTP client RMON sFlow Loop detection Console Port Power lost warning relay trigger
Security	Port-based/Single/Multi 802.1X ACL(Port/Rate Limiters/ACE) MAC-based Authentication VLAN assignment QoS Assignment Private VLAN Guest VLAN RADIUS accounting TACACS+ IP MAC binding WEB/CLI authentication Authorization (15 levels) Port Security Limit Control ACLs for filtering/policing/port copy IP source guard ARP Inspection
Gehäuse	lüfterloses Metallgehäuse
Schutzart	IP30
Montage	35mm DIN Hutschiene Wandmontage
Abmessungen	BxHxT 54x142x99mm
Alarmkontakt	24V DC, 1A resistive
Stromversorgung	12V ... 48V DC redundant max. 10W Overload Current Protection (Slow-Blow Fuse) Reverse Polarity Protection
Betriebstemperatur	-40°C ... +75°C
Lagertemperatur	-40°C ... +85°C
relative Luftfeuchtigkeit (nicht kondensierend)	5% ... 95%
EMV elektromagnetische Verträglichkeit	FCC Part 15 Subpart B Class A CE EN55022/EN61000-6-4 Class A CE EN55024/EN61000-6-2 Class A: IEC61000-4-2 (ESD) IEC61000-4-3 (RS) IEC61000-4-4 (EFT) IEC61000-4-5 (Surge) IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)
Mechanische Tests	Free Fall Shock Vibration IEC60068-2-32 IEC60068-2-27 IEC60068-2-6
Standard(s)	IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3x Flow Control IEEE 802.1d STP (Spanning Tree Protocol) IEEE 802.1w RSTP (Rapid Spanning Tree Protocol) IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) ITU-T G.8032 / Y.1344 ERPS v1/v2(Ethernet Ring Protection Switch) IEEE 802.1Q Virtual Local Area Network (VLAN) IEEE 802.1p QoS/CoS Protocol for Traffic Prioritization IEEE 802.1X Network Authentication IEEE 802.1AB Link Layer Discovery Protocol (LLDP) IEEE 802.3ad Link Aggregation (LACP)
Bestellinformation Artikel 129880212 Industrie Switch managed 6x RJ-45 2x LWL MM SC 2km -40..+75°C 129880216 Industrie Switch managed 6x RJ-45 2x LWL SM SC 30km -40..+75°C Bestellinformation Zubehör 11522024R Netzteil 85-264V AC, OUT: 24V DC, 24W, -20..70°C DIN rail 11524024R Netzteil 85-264V AC, OUT: 24V DC, 40W, -20..70°C DIN rail 079866446 Netzteil 85..264V AC, OUT: 24V DC, 1.3A -25..70°C DIN rail 063600001 19" Einsatz mit DIN Hutschiene für Netzwerk-Verteiler

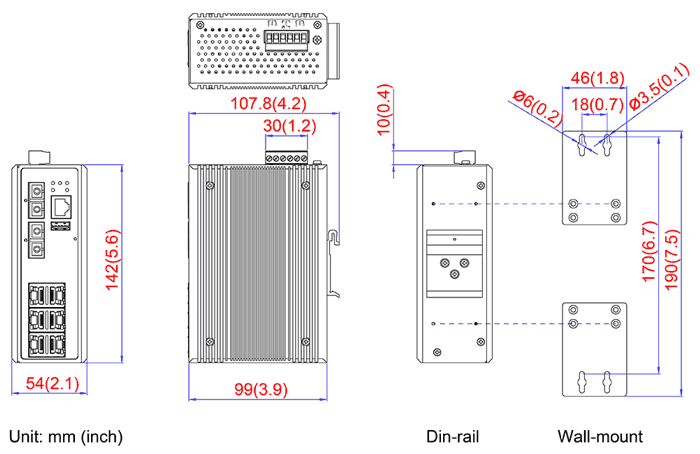

Maßzeichnung
Die Produktbeschreibung wurde mit größter Sorgfalt erstellt. Für Irrtümer oder Fehler wird keine Haftung übernommen. Änderungen vorbehalten.
