Technische Daten zu Artikelgruppe 12270702
Industrial Gigabit Ethernet Switch 5x RJ-45 2x SFP Slot

Robuster Industrial Gigabit Ethernet Switch in lüfterlosem Metallgehäuse. Die redundant ausgeführten Eingänge zur DC Stromversorgung, der potentialfreie Meldekontakt, die Montageoption für 35mm DIN Hutschiene oder Wandbefestigung und der erweiterte Temperaturbereich ermöglichen den Einsatz in nahezu allen Bereichen der industriellen Datenkommunikation.
Technische Daten
Produkt	Industrial Gigabit Ethernet Switch
Datenports	5x GbE RJ-45 2x Dual Speed SFP Steckplatz
Port(s) elektrisch	10/100/1000MBit/s 1000Base-TX RJ-45
Port(s) optisch	100Base-FX / 1000Base-X SFPs
Übertragung	Store and Forward
Datenrate	10/100/1000MBit/s Full Duplex
Flusskontrolle	IEEE 802.3x Flow Control and Back Pressure
Framesize	9.6KBytes Jumbo Frame Support
LEDs	System: nur 1x Power connected Power 1 Power 2 rot grün grün je Port: Link / Aktiv Geschwindigkeit SFP Link / Aktiv grün 1000MBit/s=grün grün
Gehäuse	lüfterloses IP30 Metallgehäuse
Montage	35mm DIN Hutschiene und Wandbefestigung
Abmessungen	BxTxH 30x99x142mm
Alarmkontakt	vorhanden
Stromversorgung	12V ... 48V DC redundant Polarity Reverse Protection removable Terminal Block
Stromverbrauch	9.1 Watt
Betriebstemperatur	-40°C ... +75°C
relative Luftfeuchtigkeit (nicht kondensierend)	5% ... 90%
EMV elektromagnetische Verträglichkeit	FCC Class A CE EN61000-4-2 (ESD) CE EN61000-4-3 (RS) CE EN61000-4-4 (EFT) CE EN61000-4-5 (Surge) CE EN61000-4-6 (CS) CE EN61000-4-8 CE EN61000-4-11 CE EN61000-4-12 CE EN61000-6-2 CE EN61000-6-4
Mechanische Tests	IEC60068-2-32 (free Fall) IEC60068-2-27 (Shock) IEC60068-2-6 (Vibration)
Safety Standard(s)	FCC, CE EN60950-1
Ursprungsland	Taiwan
Bestellinformation Artikel 122707023 Industrie Switch GbE 5x RJ-45 2x 100/1000 SFP Slot -40°C..+75° Bestellinformation Zubehör 12233405 SFP 1000Base-SX Multimode 850nm LC 550m -40..+85°C DDM 12233402 SFP 1000Base-SX Multimode 1310nm LC 2km -40..+85°C DDM 12233420 SFP 1000Base-LX Singlemode 1310nm LC 20km -40..+85°C DDM 12233202 SFP 100Base-FX Multimode 1310nm LC 2km -40..+85°C 12233220 SFP 100Base-FX Singlemode 1310nm LC 20km -40..+85°C 11524024R Netzteil DIN rail 85..264V AC -> 24V DC 1.7A 40W -20..70°C

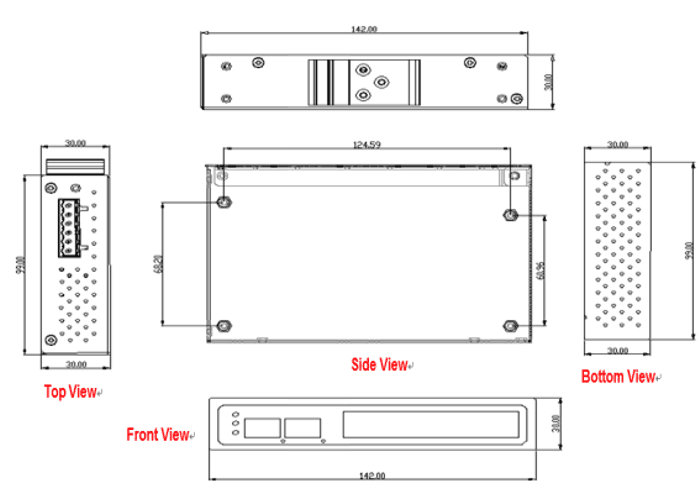

Maßzeichnung
