Technische Daten zu Artikelgruppe 099223209
RS-232 LWL Konverter duplex DLP D-Sub9 POF und Multimode LWL

RS-232 LWL Konverter duplex DLP D-Sub9 POF und Multimode LWL
Der RS-232 LWL Konverter ist ein kompaktes Modem zur Übertragung von einem asynchronen RS232 Datenkanal im Voll-Duplex-Betrieb. Es bezieht seine Versorgungsspannung aus den elektrischen Datenleitungen und kann ohne externes Netzteil direkt an einer RS232 Schnittstelle betrieben werden. Die maximale Reichweite ist von der RS-232 Schnittstelle des Endgeräts abhängig (Multimode Glasfaser typ. 300..1000m, POF typ. < 60m).

Technische Daten
ProduktRS-232 LWL Konverter duplex DLP D-Sub9 POF und Multimode LWL
Port(s) elektrischRS-232 Sub-D 9-pol
Pinbelegung
Buchse (female) DTE

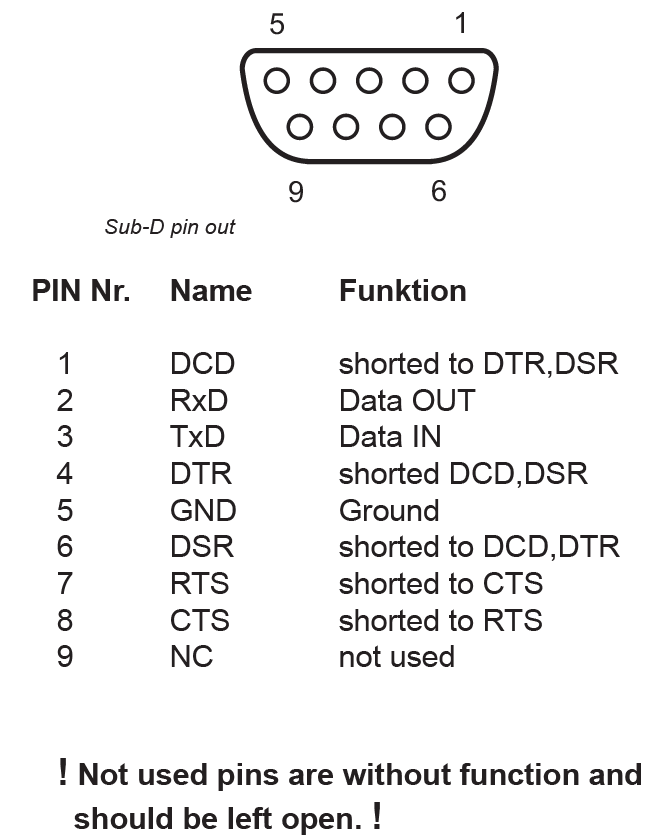

Pinbelegung Buchse DTE
Stifte (male) DCE

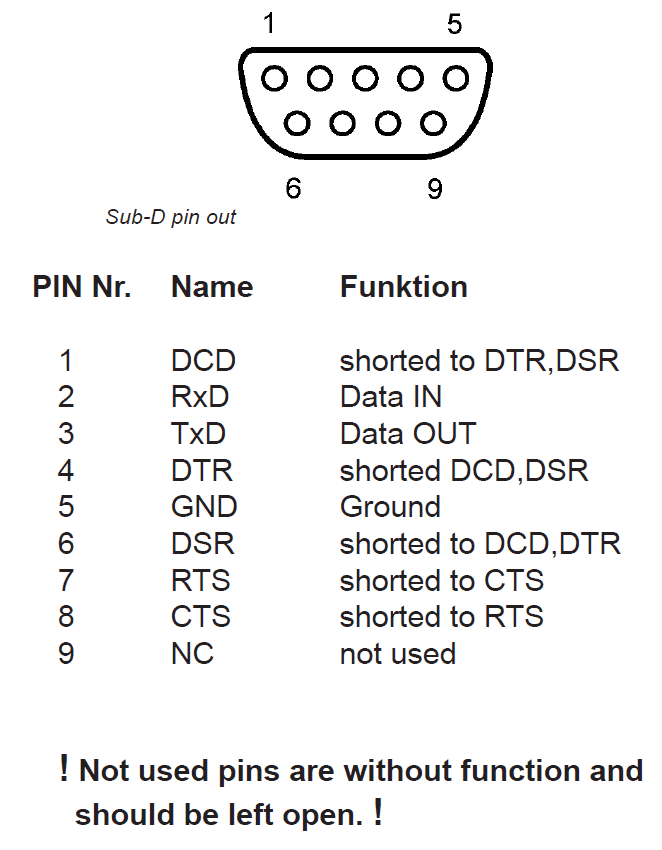

Pinbelegung Stifte DCE
Port(s) optisch099238092 / 099228092: Multimode ST / BFOC 850nm
099238091 / 099228091: Multimode F-SMA 850nm
099236092 / 099226092: POF ST / BFOC 660nm
099236095 / 099226095: POF Optoklemme 650nm
Datenrate0 .. 120 kBit/s
GehäuseKunststoffgehäuse metallisiert
SchutzartIP40
AbmessungenBxTxH 66x34x17 mm
Gewichtca. 30 g
Stromversorgung12V DC aus Datenleitung (TxD)
ca. 10mA
Betriebstemperatur0°C .. +80°C
Konform mitEN 55022 / EN 50081-1
EN 55024 / EN 50082-1
EN 50082-2
UrsprungslandDeutschland
Bestellinformation Artikel
099238092RS-232 LWL Konverter DTE SubD9 Buchse Multimode ST 850nm DLP
099228092RS-232 LWL Konverter DCE SubD9 Stecker Multimode ST 850nm DLP
099238091RS-232 LWL Konverter DTE SubD9 Buchse Multimode FSMA 850nm DLP
099228091RS-232 LWL Konverter DCE SubD9 Stecker Multimode FSMA 850nm DLP
099236092RS-232 LWL Konverter DTE SubD9 Buchse ST / BFOC 660nm POF DLP
099226092RS-232 LWL Konverter DCE SubD9 Stecker ST / BFOC 660nm POF DLP
099236091RS-232 LWL Konverter DTE SubD9 Buchse F-SMA 660nm POF DLP
099226091RS-232 LWL Konverter DCE SubD9 Stecker F-SMA 660nm POF DLP
099236095RS-232 LWL Konverter DTE SubD9 Buchse Optoklemme 650nm POF DLP
099226095RS-232 LWL Konverter DCE SubD9 Stecker Optoklemme 650nm POF DLP
Bestellinformation Zubehör
