Technische Daten zu Artikelgruppe 12965000
Managed Industrial Ethernet Switch 100Base-TX -40..75°C

Der voll managebare Industrial Ethernet Swich ermöglicht eine robuste und sichere Anbindung der Geräte im Umfeld der Industrie Automation. Redundante Wege bei Wiederherstellungszeit < 50ms durch das ITU-T G.8032 ERPS v2 Protokoll ermöglichen nahzu unterbrechungsfreie Verbindungen, selbst bei Ausfall eines Gereäts oder einer Leitung. Zum Schutz gegen unberechtigten Zugriff stehen Protokolle wie RADIUS, TACACS+ und VLAN zur Verfügung.
Technische Daten
Produkt	managebarer Industrial Ethernet Switch
Eigenschaften	Abnehmbare Schraubklemmleiste für Service Zwecke Multiusers account for security Static routes for routing function (DHCP option82) max. 4095 VLANs Aggregation statisch und LACP IP source guard to create a highly-secured network environment 4MBits Memory buffer 1024 IGMP Gruppen
Datenports	Artikel 129650500 129650800 Ethernet 5x 10/100MBit/s Fast Ethernet RJ-45 8x 10/100MBit/s Fast Ethernet RJ-45 seriell Console Port 1x RS-232 RJ-45 (115200Bps,8,N,1) 1x RS-232 RJ-45 (115200Bps,8,N,1)
Datenrate	10/100MBit/s 148,800pps Fast Ethernet
Framesize	max. 9.6KBytes Jumbo Frames
Management	IPv4/IPv6, SNMP v1/v2c/v3, LLDP, LLDP-MED, HTTP, HTTPS, SSHv2 telnet, DHCP client, DHCPv6 client, DHCP server, Port Mirror, DNS client/proxy, IP based Access Filter, ICMPv6, syslog, Time Zone /Daylight Saving, NTP client, RMON, sFlow, Loop detection, Console Port, Power lost warning, relay trigger
Security	Port-based/Single/Multi 802.1X, ACL(Port/Rate Limiters/ACE), MAC-based Authentication, VLAN assignment, QoS Assignment, Private VLAN, Guest VLAN, RADIUS accounting, TACACS+, IP MAC binding, WEB/CLI authentication, Authorization (15 levels), Port Security Limit Control, ACLs for filtering/policing/port copy, IP source guard, ARP Inspection
L2 Switching	Port/MAC/Protocol/IP Subnet-based VLAN, VLAN trunking, GARP/GVRP, Loop Guard, Link Aggregation static/LACP, BPDU guard, Error disable recovery, IGMPv2 snooping, MLD snooping, IGMP filtering, IPMC throttling / filtering leave proxy, DHCP snooping, ARP, MEP, G.8032 v1/v2
L3 Switching	DHCP option82, static routes
Ethernet Standards	IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3x Flow Control IEEE 802.1d STP (Spanning Tree Protocol) IEEE 802.1w RSTP (Rapid Spanning Tree Protocol) IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) ITU-T G.8032 / Y.1344 ERPS v1/v2(Ethernet Ring Protection Switch) IEEE 802.1Q Virtual Local Area Network (VLAN) IEEE 802.1p QoS/CoS Protocol for Traffic Prioritization IEEE 802.1X Network Authentication IEEE 802.1AB Link Layer Discovery Protocol (LLDP) IEEE 802.3ad Link Aggregation (LACP)
Gehäuse	Metallgehäuse, lüfterlos
Schutzart	IP30
Montage	35mm DIN Hutschiene Wandmontage
Abmessungen	BxHxT 54x142x99mm
Alarmkontakt	24 VDC, 1A resistive
Stromversorgung	12V ... 48V DC an Schraubklemme redundant
Stromverbrauch	Artikel 129850500 129850800 Verbrauch max. 7.5W max. 8.7W
Betriebstemperatur	-40°C ... +75°C
relative Luftfeuchtigkeit (nicht kondensierend)	5% ... 95%
EMV elektromagnetische Verträglichkeit	FCC Part 15 Subpart B Class A, CE EN55022/EN61000-6-4 Class A
EMS electromagnetic sensitivity	CE EN55024/EN61000-6-2 Class A: IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Magnetic Field)
Mechanische Tests	Free Fall IEC60068-2-32 Shock IEC60068-2-27 Vibration IEC60068-3-6
MTBF	584.134 Std.
Konform mit	FCC, CE, RoHS
Ursprungsland	Taiwan
Bestellinformation Artikel 129650500 Managed Industrial Ethernet Switch 5x 100Base-TX -40..75°C 129650800 Managed Industrial Ethernet Switch 8x 100Base-TX -40..75°C Bestellinformation Zubehör 11524024R Netzteil 85-264V AC, OUT: 24V DC, 40W, -20..70°C DIN rail 063600001 19" Einsatz mit DIN Hutschiene für Netzwerk-Verteiler

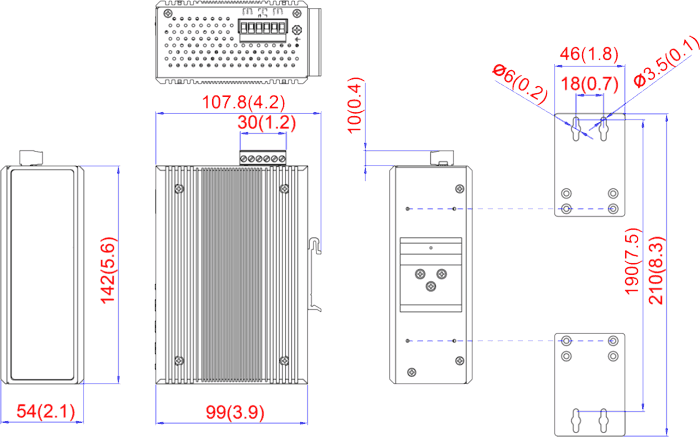

Maßzeichnung
Die Produktbeschreibung wurde mit größter Sorgfalt erstellt. Für Irrtümer oder Fehler wird keine Haftung übernommen. Änderungen vorbehalten.
