Technische Daten zu Artikelgruppe 0959422
Industrial Gigabit Ethernet Mini LWL Konverter

Durch die geringen Abmessungen von 25x63x85mm kann der Konverter auch in Gehäusen mit engen Platzverhältnissen gut integriert werden. Mit dem erweiterten Temperaturbereich von -40°C bis +70°C kann der LWL Konverter auch in nicht klimatisierten Bereichen betrieben werden. Das robuste Edelstahlgehäuse sichert zudem ein hohes Maß an elektromagnetischer Verträglichkeit.
Technische Daten
Produkt	Gigabit Ethernet Medienkonverter
Port(s) elektrisch	1x 10/100/1000MBit 1000Base-T Gigabit Ethernet RJ-45
Port(s) optisch	Artikel 095942233 095942253 095942099 Multimode 1000Base-SX SC Singlemode 1000Base-LX SC SFP Steckplatz 100/1000Mbit/s dual speed
Optische Parameter	095942233 Multimode: 50/125μm 850nm Budget 7.5dB 550m 095942253 Singlemode 9/125μm 1310nm Budget 11.5dB 10km auf Anfrage andere Distanzen lieferbar 095942099 abhängig vom SFP Modul
Übertragung	Cut Through
Datenrate	RJ-45 10/100/1000MBit/s Full Duplex optisch 1000MBit/s Full Duplex
LEDs	System: Spannung grün LWL: Link und Aktivität grün
Gehäuse	Edelstahl, pulverbeschichtet
Schutzart	IP 20
Montage	35mm DIN Hutschiene
Abmessungen	HxBxT 25x63x85mm
Gewicht	210g
Stromversorgung	12V .. 30V DC
Stromverbrauch	4.0W
Betriebstemperatur	-40°C .. +70°C
Lagertemperatur	-40°C .. +85°C
relative Luftfeuchtigkeit (nicht kondensierend)	5% .. 95%
Konform mit	EN61000-6-2 / EN55022 Class A
Potenzialtrennung	500V DC
Ursprungsland	Deutschland
Bestellinformation Artikel 095942099 Industrial GbE Medienkonverter 1000Base-T SFP 100/1000Base-X 095942233 Industrial Gigabit Ethernet Mini LWL Konverter MM SC 550m 095942253 Industrial Gigabit Ethernet Mini LWL Konverter SM SC 10km Bestellinformation Zubehör 12233405 SFP 1000Base-SX Multimode 850nm LC 550m -40°C..+85°C DDM 12233402 SFP 1000Base-SX Multimode 1310nm LC 2km -40°C..+85°C DDM 12233420 SFP 1000Base-LX Singlemode 1310nm LC 20km -40°C..+85°C DDM 12233202 SFP 100Base-FX Multimode 1310nm LC 2km -40°C..+85°C 12233220 SFP 100Base-FX Singlemode 1310nm LC 20km -40°C..+85°C 11526048R Netzteil DIN rail 85..264V AC -> 48V DC 1.25A 60W -20..+70°C

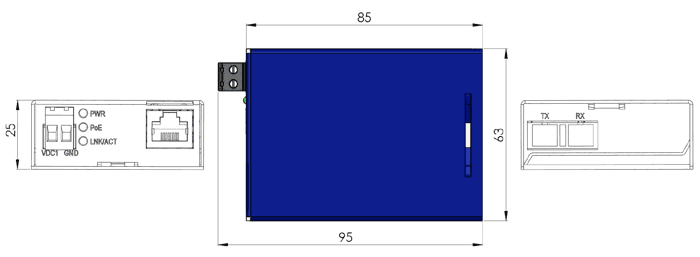

Maßzeichnung
