Technische Daten zu Artikelgruppe 0959061
Industrie LWL Konverter RS-485 Multimode/Monomode/POF/HCS

Industrie LWL Konverter RS-485 Multimode/Monomode/POF/HCS
Der RS-485 LWL Konverter ist ein industrietaugliches Modem zur Übertragung von einem asynchronen RS485 Datenkanal im Halb-Duplex Betrieb. Die optische Verbindung bietet eine sichere Datenübertragung.

Alternativ stehen Geräte mit 1x LWL Anschluss für Punkt-zu-Punkt Verbindungen und mit 2x LWL Anschluss zum Aufbau eines optischen Feldbusses zur Verfügung.

Technische Daten
ProduktRS-485 LWL Konverter halb-duplex (HDX) D-Sub9 für 2-Draht Verbindungen über Multimode / Singlemode Glasfaser, HCS / PCF oder POF mit 1x oder 2x optischer Schnittstelle
Wellenlänge
Multimode Glasfaser
Singlemode Glasfaser
HCS / PCF
optische Kunststofffaser (POF)
1310nm
1310nm
850nm
650nm
Port(s) elektrisch9-polige D-Sub Buchse und 6 polige Schraub-Anschlussklemme
Port(s) optisch
Faser
50/125Ám Multimode
9/125Ám Singlemode
200/230Ám HCS / PCF
980/1000Ám POF
dB/km
1
0.3
8
180
Reichweite
5km
30km
200m
50m
Steckverbinder
ST/BFOC / SC
ST/BFOC / SC
ST/BFOC
ST/BFOC

optional BiDi WDM Optik und
Reichweiten bis zu 100km oder
andere Steckverbinder lieferbar
(ggf. mit anderer Betriebstemperatur).
Datenrate1200 Bit/s bis 3 MBit/s
LEDs
Stromversorgunggrün
Fehlerrot
Datenempfanggrün
Statusrot
Fiber Inforot, gelb, grün
GehäuseEdelstahl, pulverbeschichtet
Montage35mm DIN Hutschiene
AbmessungenBxHxT 60x120x110mm
Gewicht570 g
Stromversorgung12V ... 30V DC an Schraubklemme
andere Spannung auf Anfrage
Stromverbrauch5 Watt, 200 mA (24 V)
Betriebstemperatur-40°C .. +70°C
Konform mitEN61000-6-2 / EN55022 Klasse B + A1 + A2
Bestellinformation Artikel
095906121RS485 LWL Konverter Multimode 1310nm ST -40..+70°C
095906123RS485 LWL Konverter Multimode 1310nm SC -40..+70°C
095906131RS485 LWL Konverter Singlemode 1310nm ST/BFOC 30km -40..+70°C
095906133RS485 LWL Konvert Singlemode 1310nm SC 30km -40..+70°C
095906171RS485 LWL Konverter 2x Multimode 1310nm ST/BFOC -40..70°C
095906173RS485 LWL Konverter 2x Multimode 1310nm SC -40..70°C
095906181RS485 LWL Konverter 2x Monomode 1310nm ST/BFOC 30km -40..70°C
095906183RS485 LWL Konverter 2x Monomode 1310nm SC 30km -40..70°C
Bestellinformation Zubehör
11524024RNetzteil 85-264V AC, OUT: 24V DC, 40W, -20..70°C DIN rail
079866446Netzteil 85..264V AC, OUT: 24V DC, 1.3A -25..70°C DIN rail
06360000119" Einsatz mit DIN Hutschiene für Netzwerk-Verteiler

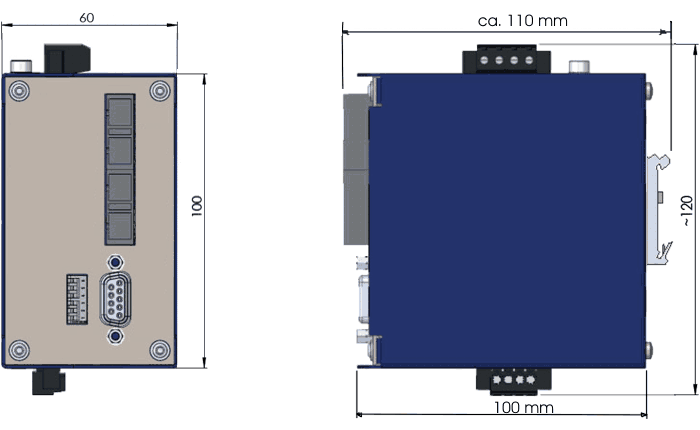

Maßzeichnung
Maßzeichnung 0959061 Industrie LWL Konverter RS-485 Multimode/Monomode/POF/HCS
