Technische Daten zu Artikelgruppe 12985015
24V DC Industrie 100Base PoE+ Switch 1x MM LWL 4x RJ-45 802.3at

24V DC Industrie 100Base PoE+ Switch 1x MM LWL 4x RJ-45 802.3at
Robuster 5 Port Industrial Fast Ethernet PoE Switch im lüfterlosen Metallgehäuse. Für die Verbindung zum Netzwerk verfügt der Switch über einen LWL Port für Multimode oder Singlemode LWL Strecken bis zu 30km.
Vier RJ-45 Power over Ethernet Ports stehen für die Datenübertragung und Versorgung mit Betriebsstrom bis zu 30W je Endgerät zur Verfügung.
Der Eingangsspannungsbereich von 12V..36V DC ermöglicht den Betrieb in 24V Bereichen ohne zusätzlichen Einsatz von Transformatoren.
Die redundant ausgeführten Eingänge zur DC Stromversorgung, der potentialfreie Meldekontakt, die Montageoption für 35mm DIN Hutschiene oder Wandbefestigung und der erweiterte Temperaturbereich ermöglichen den Einsatz in nahezu allen Bereichen der industriellen Datenkommunikation.

Technische Daten
ProduktIndustrial Fast Ethernet PoE Power over Ethernet Switch mit LWL Uplink
Eingangsspannung 12V..36V DC
Gehäuselüfterloses IP30 Metallgehäuse
AbmessungenBxHxT 46x142x99mm
StromversorgungEingangsspannung 12..36V DC an Schraubklemme
removable Terminal Block
Verbrauch max. 145W incl. PoE
Datenports4x RJ-45
1x LWL
Ports optischFast Ethernet 100Base-FX
Multimode / Singlemode
Steckverbinder SC
Datenrate
RJ-4510/100MBit/s Full Duplex
LWL100MBit/s
FlusskontrolleIEEE 802.3x Flow Control and Back Pressure
PoE Ports4x PoE+ (High PoE)
IEEE 802.3at max. 30W /Port
Pins 1+ 2+ 3- 6-, Mode A
LEDs
System:Störung
Power 1
Power 2
rot
grün
grün
je Port:Link / Aktiv / Geschwindigkeit / PoE Status
Montage35mm DIN Hutschienenmontage
Wand-/Panelmontage
beide im Lieferumfang enthalten
Alarmkontaktvorhanden
Betriebstemperatur
ArtikelBetriebstemperatur
129850151
129850152
129850153
129850154
-10°C ... +70°C
-40°C ... +75°C
-10°C ... +70°C
-40°C ... +75°C
Mechanische TestsIEC60068-2-32 (free Fall)
IEC60068-2-27 (Shock)
IEC60068-2-6 (Vibration)
Schutz
Surge protection2000 VDC
ESD6000 VDC
Safety Standard(s)FCC, CE, UL508
Bestellinformation Artikel
12985015124V DC Industrie 100Base PoE+ Switch 1x MM LWL 4x RJ-45 802.3at
12985015224V DC Industrie 100Base PoE+ Switch 1x LWL 4x RJ-45 802.3at xT
12985015324V DC Industrie 100Base PoE+ Switch 1x SM LWL 4x RJ-45 802.3at
12985015424V DC Industrie 100Base PoE+ Switch 1x SM 4x RJ-45 802.3at xT
Bestellinformation Zubehör
11526048RDIN Rail Netzteil IN:100-264V AC, OUT:48-56V DC, 1.25A/48V
115212048Industrie Netzteil Hutschiene 48V DC 120W 2.5A
115224048Industrie Netzteil Hutschiene 48V DC 240W 5A
060812231Feldkonfektionierbarer RJ-45 Stecker für Verlegekabel
06360000119" Einsatz mit DIN Hutschiene für Netzwerk-Verteiler

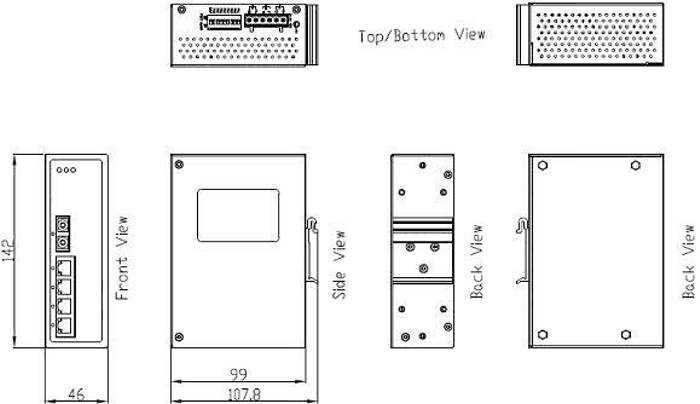

Maßzeichnung
Maßzeichnung 12985015 24V DC Industrie 100Base PoE+ Switch 1x MM LWL 4x RJ-45 802.3at
